Por Frank, Ingeniero Senior en Electrónica, EE UU

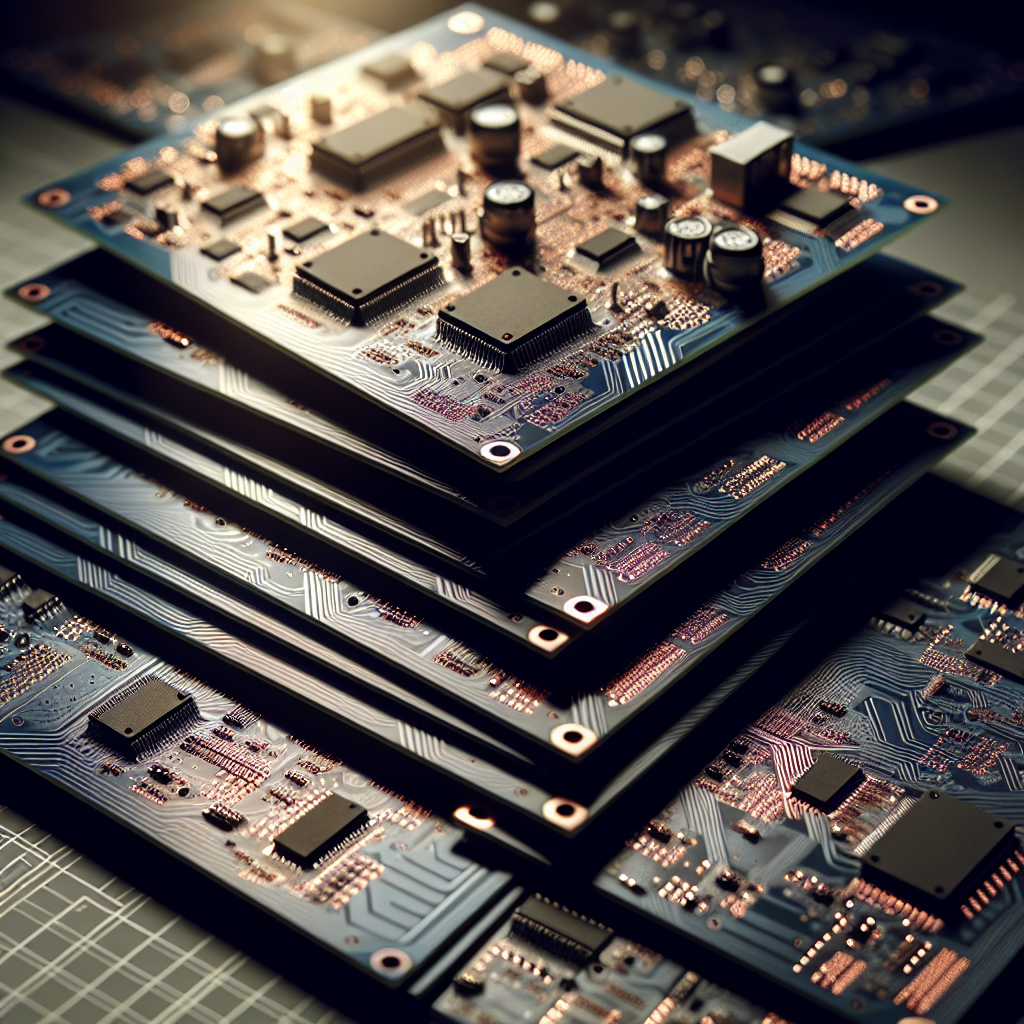

Al diseñar placas de circuito impreso, el stackup o apilamiento de capas de cobre y aislante es fundamental. Pasar de una placa básica de 2 capas a un diseño de 4 capas aporta ventajas claras en integridad de señal, reducción de ruido y estabilidad de alimentación, y en este artículo comparto consejos prácticos para lograr diseños fiables y de alto rendimiento.
En términos sencillos, una PCB de 4 capas coloca dos pistas de señal en las capas externas y dedica las capas internas a alimentación y tierra. Esta disposición controla mejor las interferencias electromagnéticas que una placa de 2 capas y proporciona planos de referencia sólidos para las corrientes de retorno, algo esencial para circuitos limpios y predecibles.
Diseños comunes: Signal - Ground - Power - Signal; Ground - Signal - Signal - Ground. El primer esquema reduce ruido situando tierra junto a la capa de señal superior. El segundo, con planos de tierra en ambos extremos, ofrece mayor apantallamiento y es útil en circuitos de alta frecuencia o sensibles.
Consideraciones clave: el espesor y el material de cada capa influyen en la velocidad de propagación y en la impedancia, que para señales de alta velocidad suele buscarse alrededor de 50 ohm. Los planos de potencia y tierra no solo suministran voltaje sino que actúan como escudos contra interferencias, por lo que es buena práctica enrutar señales cerca de esos planos de referencia. Los vias que conectan planos de tierra entre capas mejoran la estabilidad y reducen el ruido.
Errores frecuentes a evitar: enrutar señales sin un plano de tierra continuo debajo lo que genera ruido; disponer capas que aíslan tierra de las señales y rompen las rutas de retorno; ignorar la disipación térmica interna en multicapa; y usar capas de potencia para señales sin filtrado adecuado introduciendo ruido. Evitar estas fallas da como resultado diseños más robustos.
Consejos de fabricación: trabajar con fabricantes que cuenten con estándares probados para 4 capas facilita la producción y mejora la consistencia. Confirma especificaciones de materiales y detalles de apilamiento con el fabricante antes de lanzar la producción para evitar sorpresas. Los partners de fabricación experimentados en multicapa pueden aconsejar sobre diseño para manufactura, control de impedancias y gestión térmica.
Además, si tu proyecto integra software, firmware o soluciones en la nube, considera colaborar con un equipo que una experiencia en electrónica y en desarrollo de software. En Q2BSTUDIO somos especialistas en desarrollo de software y aplicaciones a medida, con experiencia en inteligencia artificial, ciberseguridad y servicios cloud aws y azure. Podemos ayudar a integrar agentes IA para tareas de monitoreo y diagnóstico, implantar soluciones de inteligencia artificial e IA para empresas, y ofrecer servicios inteligencia de negocio con herramientas como power bi para crear cuadros de mando que complementen el hardware.
Q2BSTUDIO ofrece servicios de software a medida y aplicaciones a medida que aceleran la transición del prototipo a producto, asegurando que el diseño de hardware y el software trabajen de forma coordinada. Nuestro enfoque combina buenas prácticas de diseño de PCB con arquitecturas de software seguras, pruebas de ciberseguridad y despliegue en plataformas cloud para garantizar rendimiento y escalabilidad.
Conclusión: dar el salto a una PCB de 4 capas es una mejora significativa en diseño electrónico que aumenta la calidad de señal y reduce interferencias. Comprender las configuraciones de stackup, cuidar detalles de diseño y colaborar estrechamente con fabricantes y partners tecnológicos como Q2BSTUDIO facilita obtener los resultados deseados. Si exploras placas multicapa, busca casas de placas especializadas y considera integrar software a medida, inteligencia artificial, agentes IA y servicios de inteligencia de negocio para maximizar el valor del proyecto.
Aviso legal: este artículo tiene fines educativos y no es contenido patrocinado.
